Cod produs: YT-LCRST2PLUS-017

Tester LCR digital portabil cu pensetă, identificare automată – FNIRSI LCR-ST2 Plus

Share
0 review-uri
FAN Courier Acasă sau la birou
prin curier FANbox La locker
ridici coletul la ora dorită Estimat: — · Gratuit pentru București (Sectorul 1)
Persoane fizice: 24 luni
Persoane juridice: 12 luni
Retur în 14 zile. Detalii garanție și service
29889 Lei
În stoc
Plată în rate de la
3113 Lei
vezi detalii
Adaugă în Coș Comandă pe WhatsApp

Fără formular — ne scrii și confirmăm noi comanda.

Pensetă inteligentă LCR/ESR FNIRSI LCR-ST2 Plus — R/C/L, ESR, 5 frecvențe, clemă Kelvin + vârfuri aurite

O componentă SMD nu-ți spune dacă e bună până n-o măsori — iar cu sonde obișnuite abia o prinzi.

LCR-ST2 Plus o prinde direct între vârfurile pensetei, îți dă R / C / L, ESR și încă 5 parametri pe 5 frecvențe (100 Hz–100 kHz), iar pentru componente mari ai clema Kelvin cu 4 fire. Verdict bun/rău dintr-o apăsare.

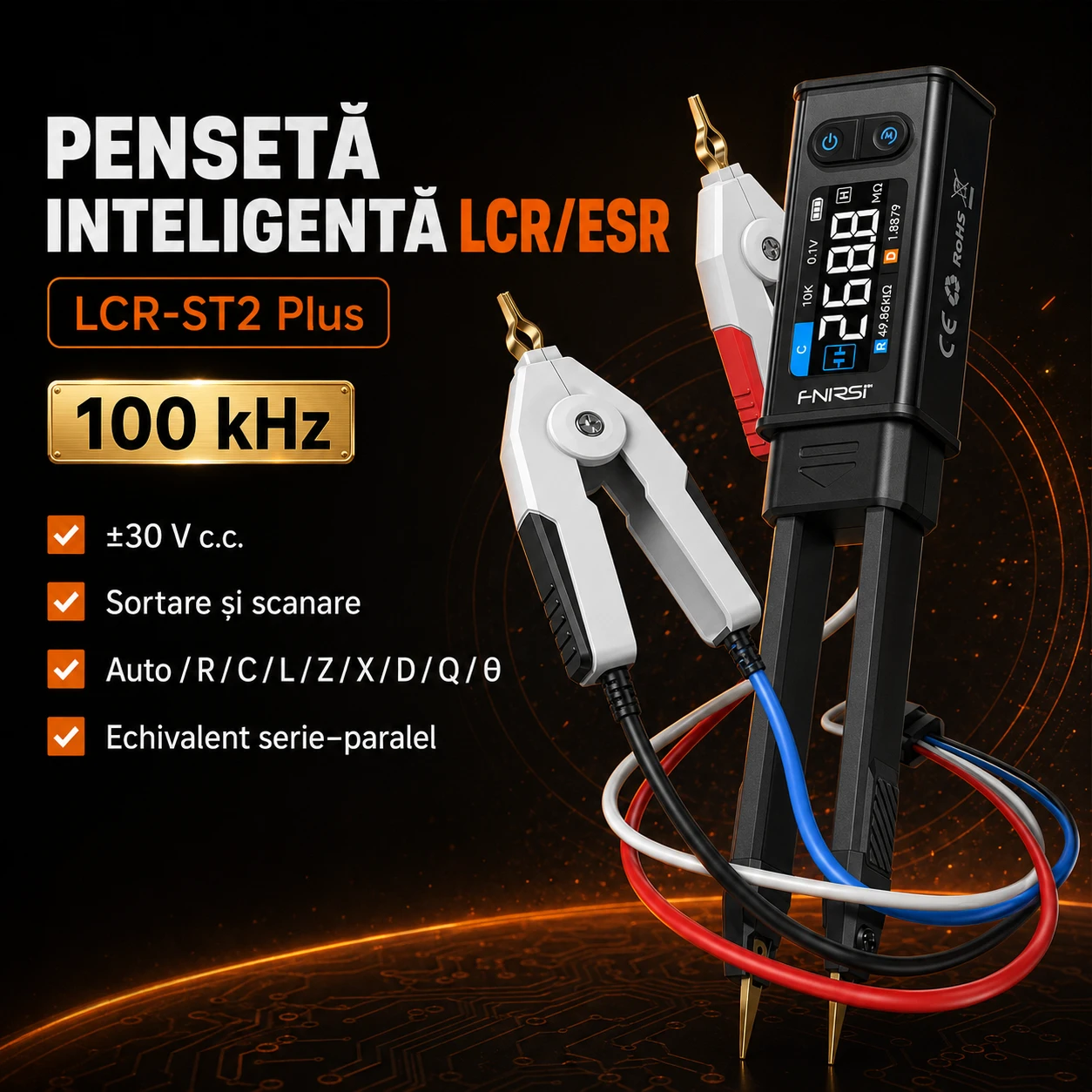

FNIRSI LCR-ST2 Plus — pensetă inteligentă LCR/ESR, 100 kHz

Măsori zeci de rezistențe și condensatoare mărunte, lipite pe placă, iar cu sondele obișnuite abia le nimerești. Ții două vârfuri în echilibru pe niște terminale minuscule și, la final, tot nu ești sigur dacă valoarea citită e reală sau doar zgomot. Pentru asta e făcută penseta: o mână, o mișcare, un rezultat clar.

Problemele pe care le rezolvă

1. „Componentele mici le prind greu, iar la cele mari sau prin gaură n-am unde să le apuc."
SOLUȚIADouă forme de măsurare pe același aparat: penseta cu vârfuri fine pentru SMD-uri minuscule și clema Kelvin cu 4 fire pentru componente mari sau prin gaură. Schimbi accesoriul într-o secundă — scoți, cuplezi, măsori.

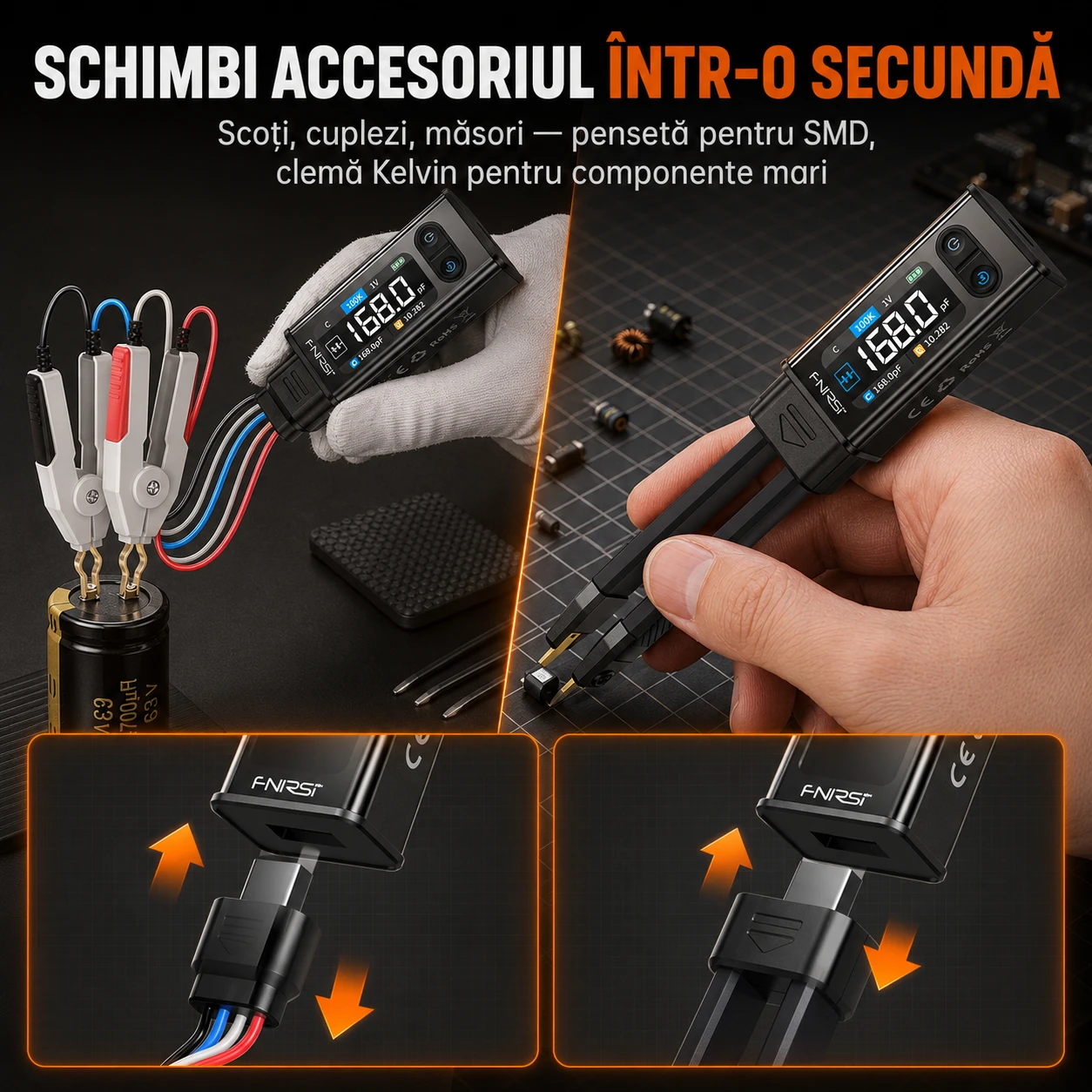

Schimbi accesoriul într-o secundă — pensetă pentru SMD, clemă Kelvin pentru componente mari
2. „Nu știu rapid dacă o componentă e bună sau în afara toleranței."
SOLUȚIASortare inteligentă: setezi valoarea nominală și toleranța, iar aparatul îți arată PASS sau NG la fiecare atingere. Tragi rapid printr-o pungă de piese și separi bunele de rele fără să citești cifre.

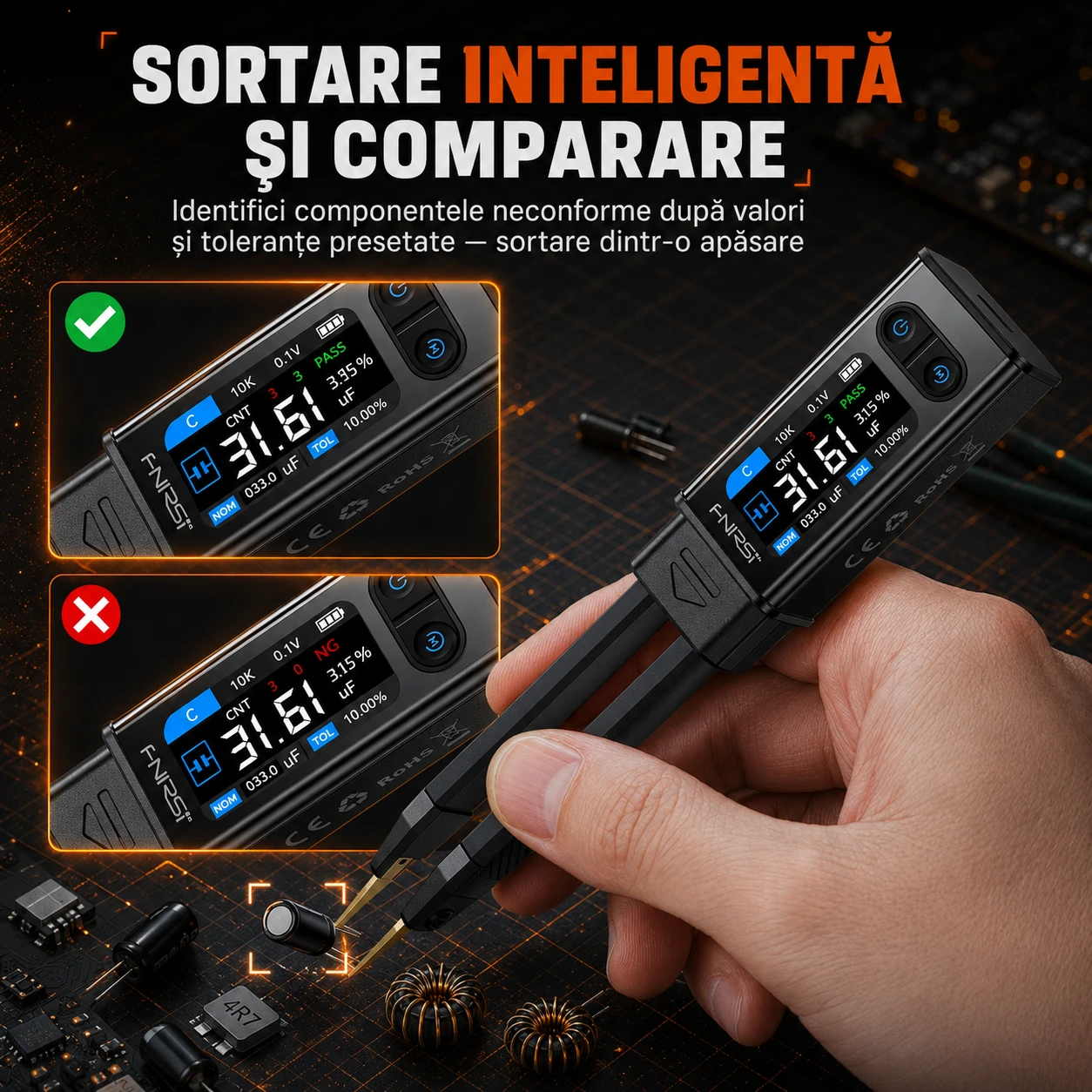

Sortare inteligentă și comparare — PASS / NG după valori și toleranțe presetate
3. „Testerele ieftine măsoară pe o singură frecvență și un singur nivel — valorile ies aproximative."
SOLUȚIA5 frecvențe de test (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) și 4 niveluri de tensiune (0,1 / 0,3 / 0,6 / 1,0 V): alegi exact condiția potrivită fiecărei componente, pentru citiri stabile și reale.

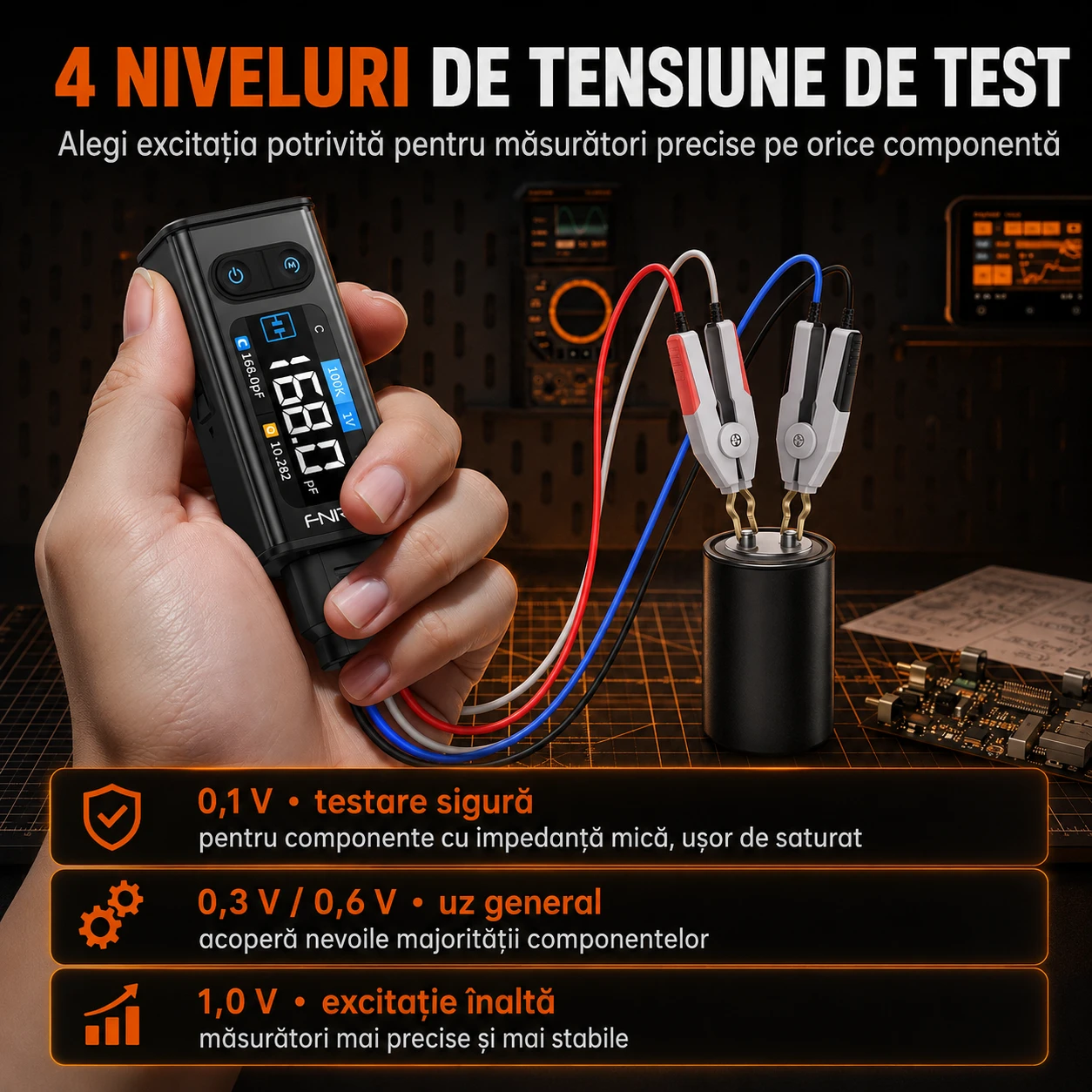

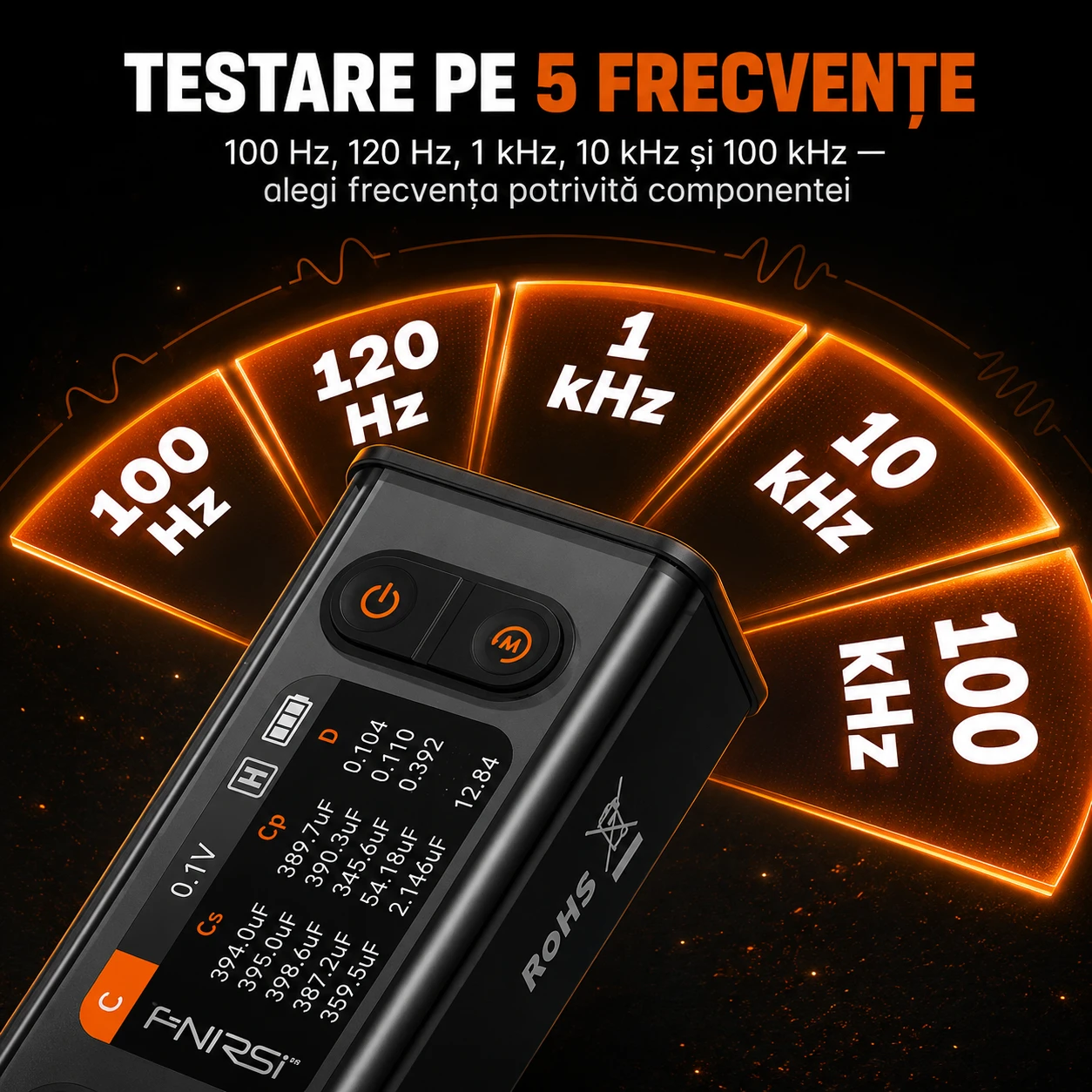

Testare pe 5 frecvențe — 100 Hz, 120 Hz, 1 kHz, 10 kHz și 100 kHz 4 niveluri de tensiune de test — 0,1 V, 0,3/0,6 V, 1,0 V
4. „Elementele parazite din circuit îmi falsifică valoarea reală a componentei."
SOLUȚIAModel echivalent serie–paralel afișat simultan: aparatul îți arată ambele reprezentări și alege modelul corect după factorul Q, eliminând interferențele parazite. Valori R/L/C în care poți avea încredere.

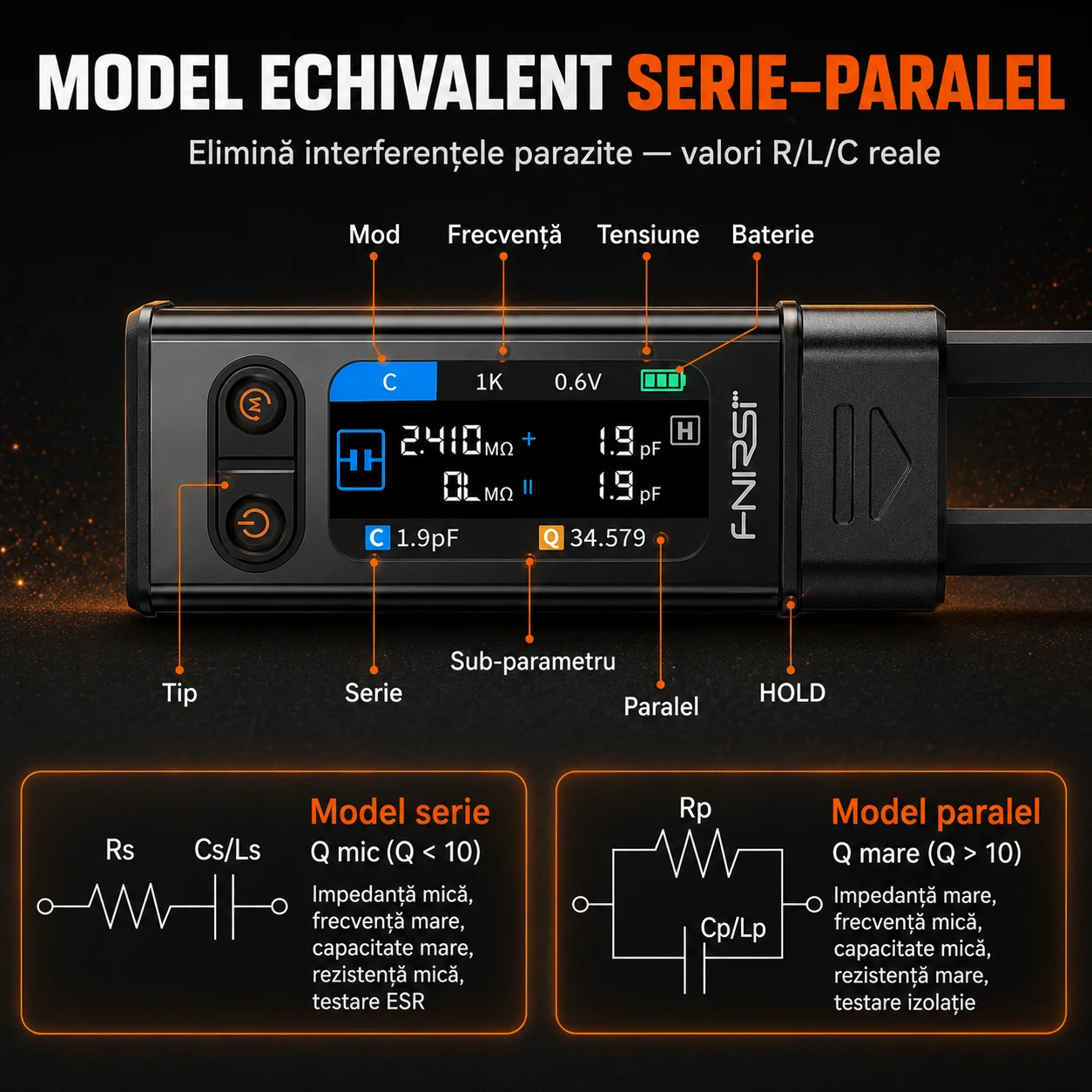

Model echivalent serie–paralel — elimină interferențele parazite, valori R/L/C reale

Cum lucrează

Pornești, alegi frecvența și nivelul de excitație (sau lași aparatul să recunoască singur R/C/L), prinzi componenta între vârfuri și citești valoarea pe ecranul color de 1,47". Ecranul se rotește automat pentru mâna stângă sau dreaptă, iar când termini îl prinzi magnetic pe orice suprafață metalică. Fără reglaje complicate, fără poziții incomode.

Vârfuri aurite, două forme

Vârfurile sunt aurite (contact bun, rezistență la uzură) și înlocuibile — se demontează cu un șurub. Ai vârf drept pentru precizie pe componente la vedere și vârf curbat pentru locuri greu accesibile, între alte piese.

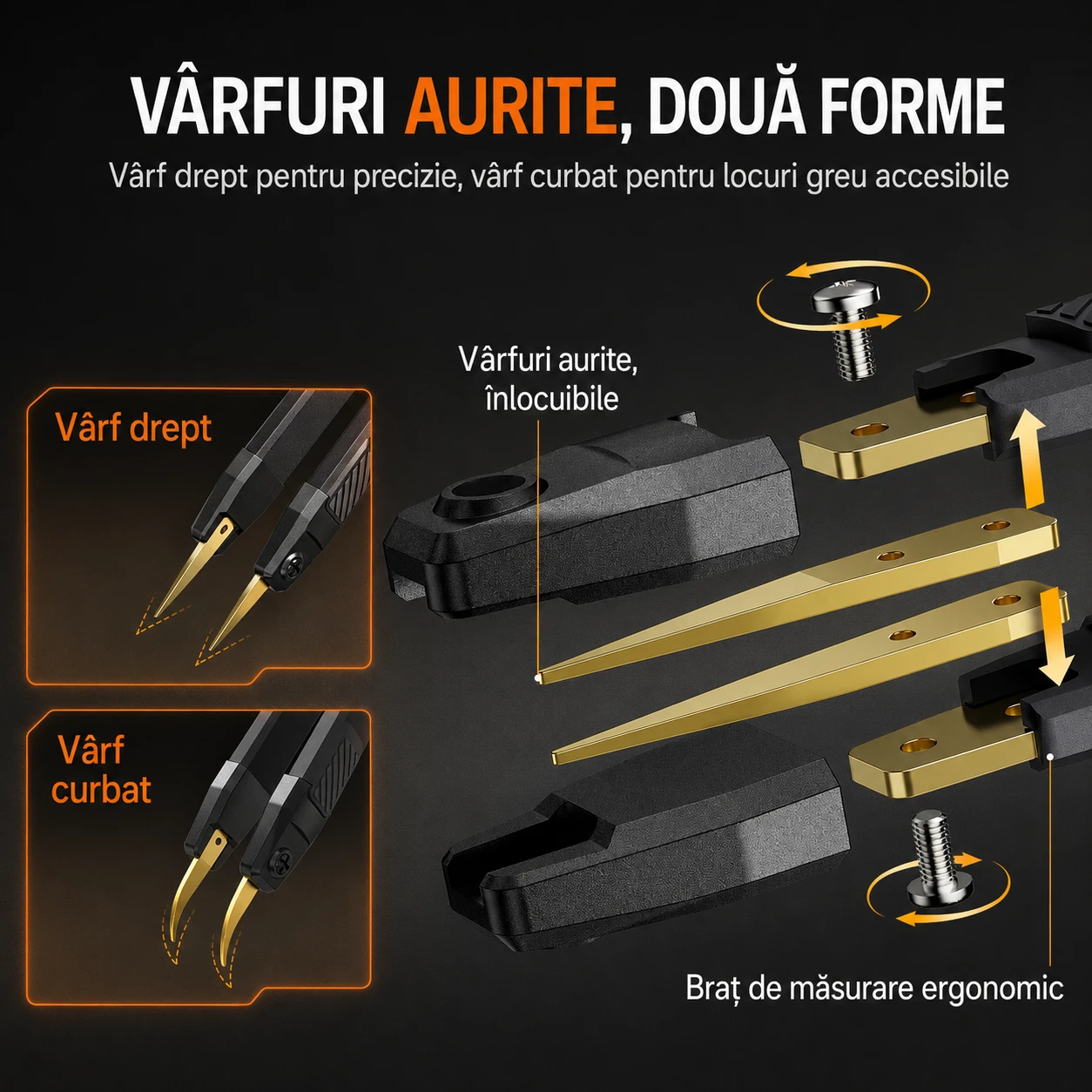

Vârfuri aurite, două forme — drept pentru precizie, curbat pentru locuri greu accesibile

Caracteristici principale

R / C / L, ESR și mai multRezistență, capacitate, inductanță, plus D / Q / Z / X / θ și ESR.
Dublă formă: pensetă + clemă KelvinSMD-uri mici cu penseta, componente mari cu clema cu 4 fire.
5 frecvențe, până la 100 kHz100 Hz, 120 Hz, 1 kHz, 10 kHz și 100 kHz + baleiaj pe toată banda.
Sortare OK / NG cu toleranțeVerdict instant bun/rău după valorile pe care le presetezi.
Ecran 1,47" cu rotire automatăSe adaptează singur pentru mâna stângă sau dreaptă.
Portabil, magnetic, ≈60 gBaterie reîncărcabilă Type-C și prindere magnetică pentru acces rapid.

Specificații tehnice

ParametruValoare
ModelFNIRSI LCR-ST2 (Plus)
Rezistență10 mΩ – 10 MΩ
Capacitate1 pF – 22 mF
Inductanță1 µH – 10 H
Diodă / tensiune≤ 0,7 V / ±30 V c.c.
Parametri afișațiR / C / L, ESR, D, Q, Z, X, θ
Frecvențe de test100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Niveluri de excitație0,1 / 0,3 / 0,6 / 1,0 V
Ecran1,47" HD color, rotire automată
Baterie300 mAh Li, ≈3 h, încărcare Type-C
Dimensiuni170,7 × 31 × 20,3 mm
Greutate≈60,8 g
Temperatură de lucru0–50 °C

Unde îl vei folosi

Electronică & SMD
Reparații plăci
Testare componente
Laborator & QC
Hobby & DIY
Service pe teren

LCR-ST2 Plus față de alternative

LCR-ST2 PlusMultimetru clasicPunte LCR de banc
Prinde componenta direct (pensetă)DANUNU
5 frecvențe + ESRDA — până la 100 kHzrarDA
Portabil, pe baterieDADANU
Clemă Kelvin 4 fire pentru componente mariDA — inclusăNUuneori

Pentru cine este (și pentru cine nu)

Este pentru electroniști, service-uri de placă, laboratoare, pasionați de reparații și oricine sortează sau verifică des componente. Nu este un instrument de laborator de referință metrologică — e o punte LCR portabilă, rapidă și precisă pentru lucrul de zi cu zi, nu pentru calibrări de etalon.

Întrebări frecvente

Ce diferență e între versiunea Plus și Std?Versiunea Plus include în plus clema Kelvin cu 4 fire, pentru măsurarea componentelor mari sau prin gaură. În rest sunt identice.
Măsoară ESR la condensatoare?Da — afișează ESR, alături de R / C / L și de parametrii D / Q / Z / X / θ.
Meniul e în română?Nu — interfața aparatului este în limba engleză, cu pictograme clare. Se învață din câteva atingeri.
Ce înseamnă modelul serie / paralel?Aparatul afișează componenta atât ca model serie, cât și paralel, și alege reprezentarea corectă după factorul Q — așa elimină interferențele parazite și îți dă valoarea reală.
Cât ține bateria și cum se încarcă?Baterie de 300 mAh, autonomie de aproximativ 3 ore, încărcare prin Type-C.
Pot schimba vârfurile?Da — vârfurile aurite sunt înlocuibile (se demontează cu un șurub) și le ai în două forme: dreaptă și curbată.

Conținut pachet

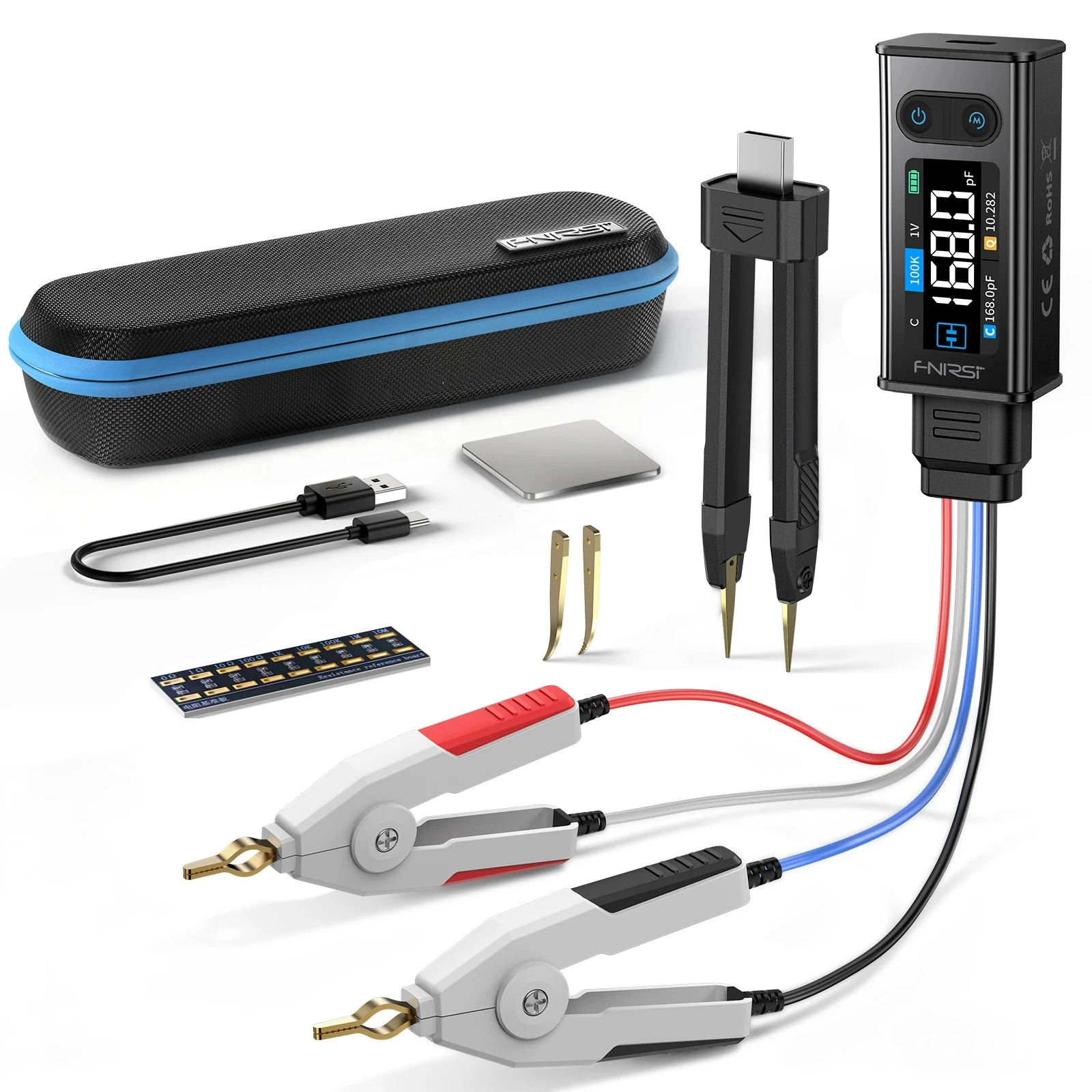

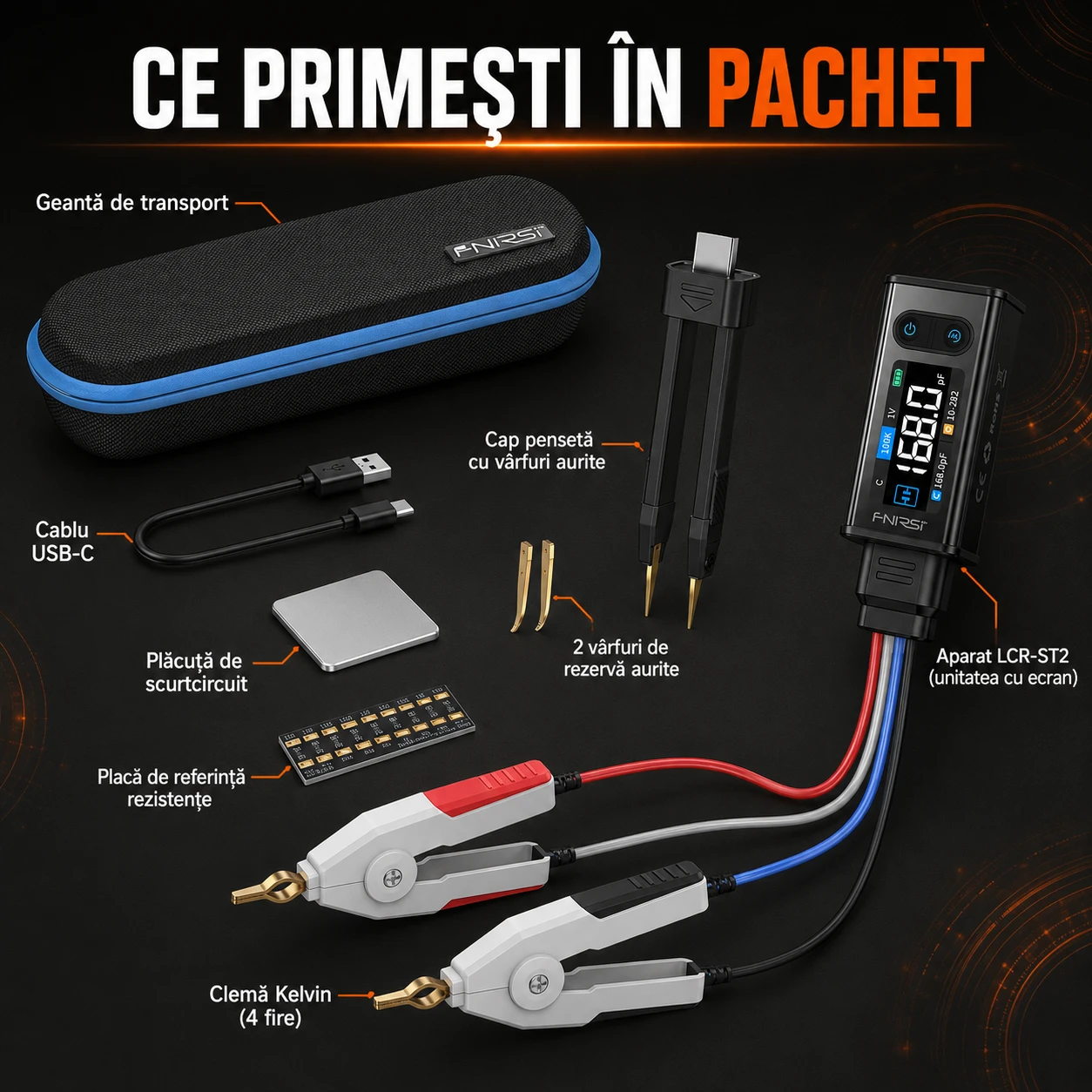

Ce primești în pachet — FNIRSI LCR-ST2 Plus, set complet
Aparat LCR-ST2 (unitatea cu ecran) Cap pensetă cu vârfuri aurite 2 vârfuri de rezervă aurite Plăcuță de scurtcircuit Placă de referință rezistențe Clemă Kelvin (4 fire) Cablu USB-C Geantă de transport
