Cod produs: YT-2C53T-008

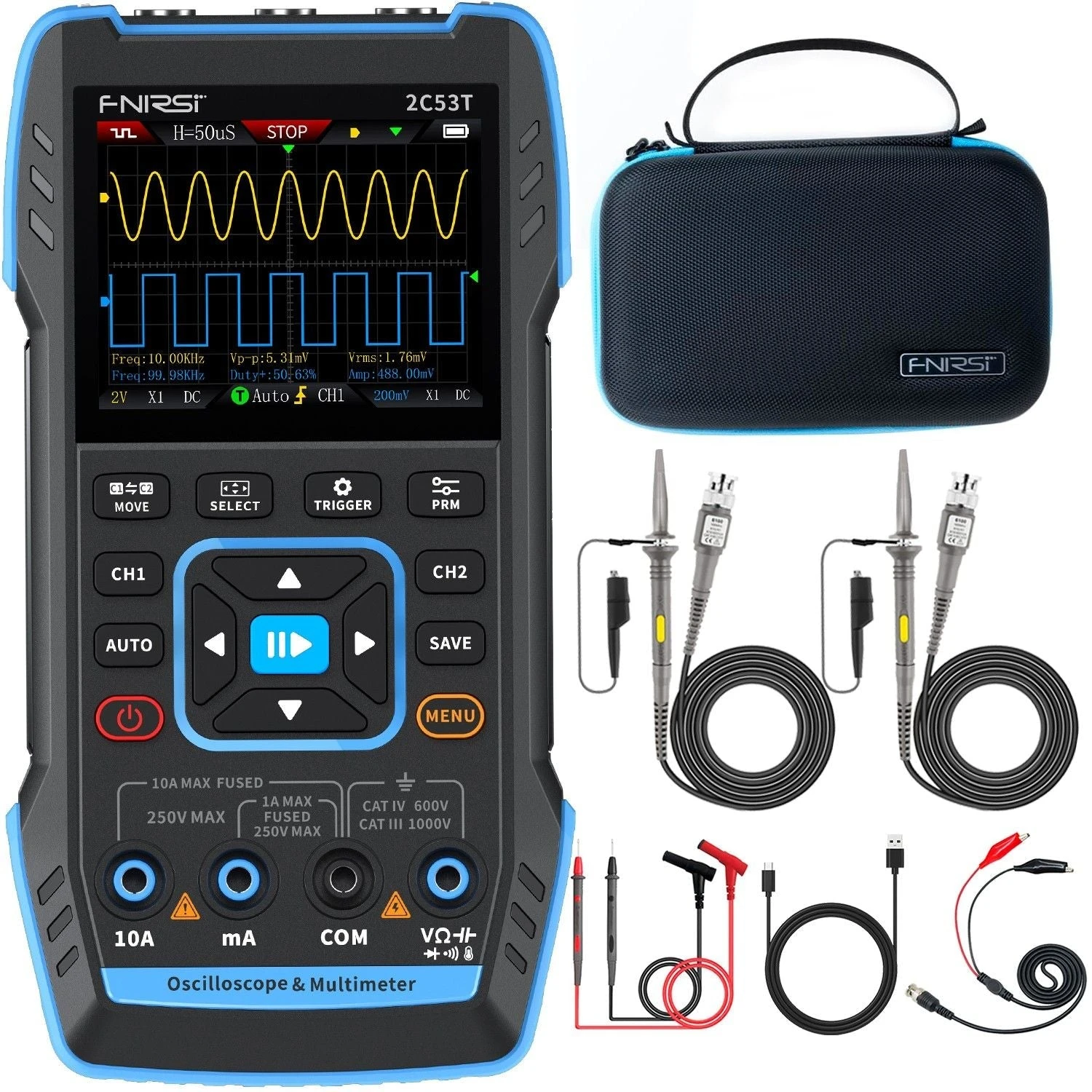

Osciloscop FNIRSI 2C53T 3 in1 Multimetru Generator de semnal Osciloscop

Share
0 review-uri
FAN Courier Acasă sau la birou
prin curier FANbox La locker
ridici coletul la ora dorită Estimat: — · Gratuit pentru București (Sectorul 1)
Persoane fizice: 24 luni
Persoane juridice: 12 luni
Retur în 14 zile. Detalii garanție și service
47398 Lei
În stoc
Plată în rate de la
4937 Lei
vezi detalii
Adaugă în Coș Comandă pe WhatsApp

Fără formular — ne scrii și confirmăm noi comanda.

Osciloscop portabil 3 în 1 FNIRSI 2C53T Plus — 50 MHz, 250 MS/s, multimetru True RMS și generator de semnal

Trei aparate de banc, într-un instrument cât o telecomandă.

2C53T Plus e osciloscop cu 2 canale (50 MHz, 250 MS/s), multimetru True RMS de 19999 counts și generator de semnal cu 13 forme — toate în același corp de mână, cu baterie proprie. Versiunea Plus vine cu 2 sonde de osciloscop, câte una pentru fiecare canal.

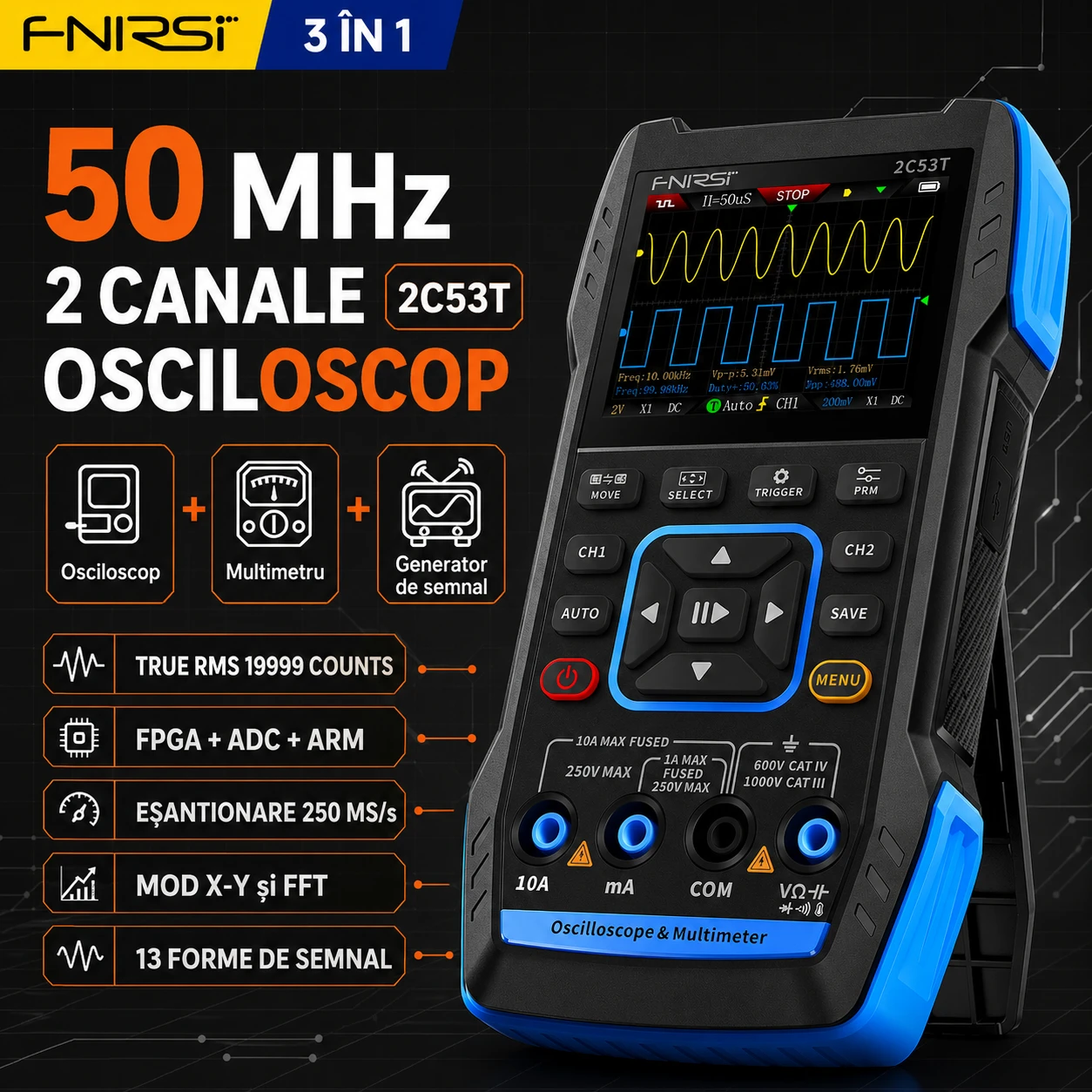

FNIRSI 2C53T Plus — osciloscop 3 în 1, 50 MHz, 2 canale, 250 MS/s

Pe teren sau la banc, rar ai nevoie de un singur instrument. Verifici o formă de undă, apoi vrei o tensiune, apoi îți trebuie un semnal de test — și de obicei asta înseamnă trei aparate, trei încărcătoare, trei seturi de sonde. 2C53T le pune pe toate în palmă, cu un ecran color și o baterie care ține o zi de lucru.

Problemele pe care le rezolvă

1. „Am nevoie de osciloscop, dar cel de banc e greu de cărat și scump."
SOLUȚIAOsciloscop 2 canale de 50 MHz cu 250 MS/s și arhitectură FPGA + ADC + ARM care captează forma de undă fără pierderi — într-un aparat portabil, alimentat cu baterie. Măsoară vârfuri de tensiune până la ±400 V.

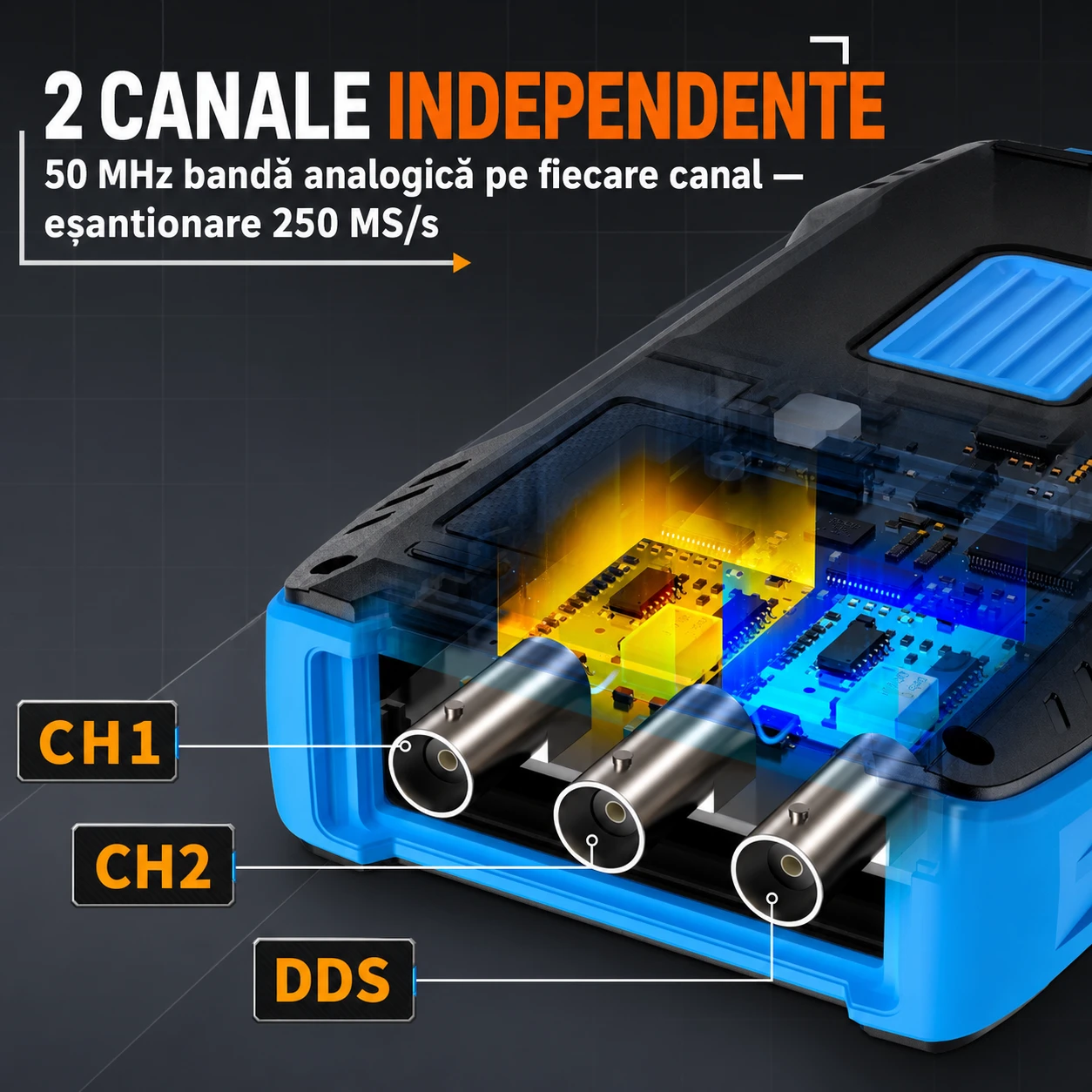

2 canale independente — 50 MHz bandă analogică pe fiecare canal, 250 MS/s
2. „Nu vreau să car și osciloscop, și multimetru, și generator."
SOLUȚIATrei instrumente într-unul: pe lângă osciloscop ai un multimetru True RMS de 19999 counts (tensiune, curent, rezistență, capacitate, diodă, continuitate, temperatură) și un generator de semnal DDS cu 13 forme de undă. Comuți între ele dintr-un buton.

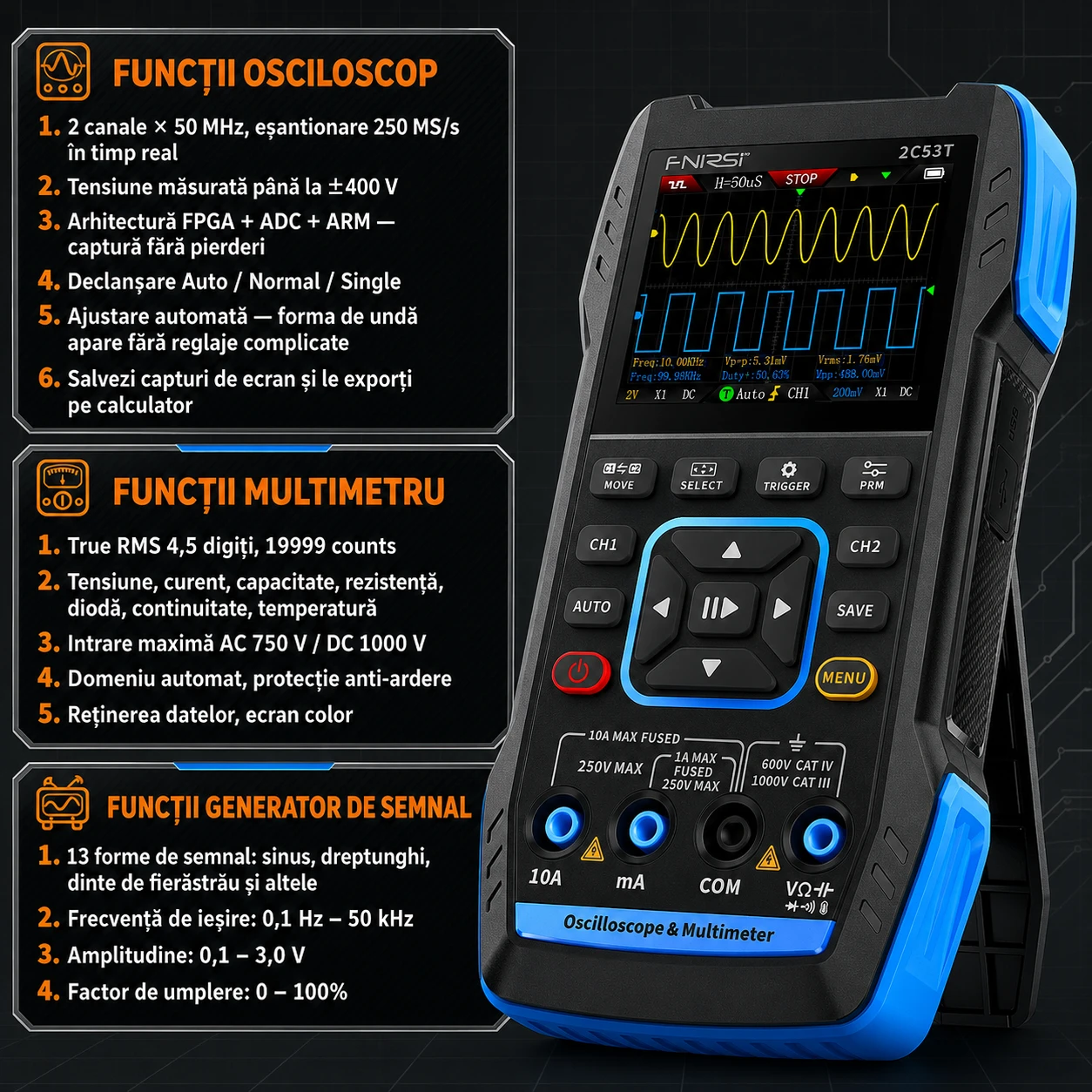

Cele trei funcții pe larg — osciloscop, multimetru, generator de semnal
3. „Vreau să prind un semnal anormal, nu doar să-l văd o clipă."
SOLUȚIAUnelte de analiză reale: mod X-Y, măsurare cu cursori, persistență infinită, operații matematice și FFT. Salvezi capturi de ecran și le exporți pe calculator pentru analiză ulterioară.

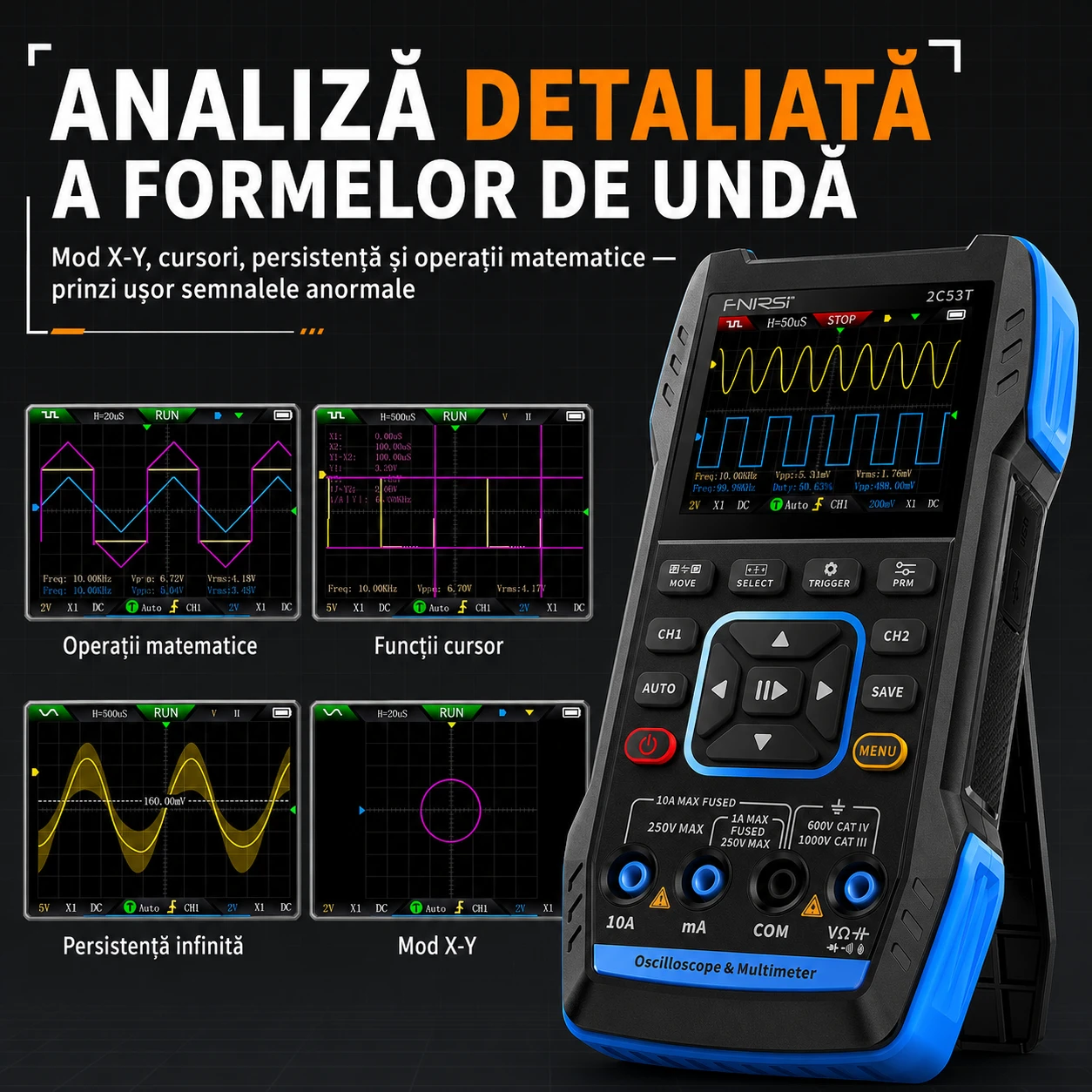

Analiză detaliată a formelor de undă — X-Y, cursori, persistență, operații matematice
4. „Mi-e teamă să nu ard aparatul la o măsurătoare greșită."
SOLUȚIADomeniu automat și protecție inteligentă la suprasarcină, cu două siguranțe ceramice încorporate. Multimetrul acceptă intrări până la AC 750 V / DC 1000 V, cu marcaje de categorie CAT III 1000 V / CAT IV 600 V.

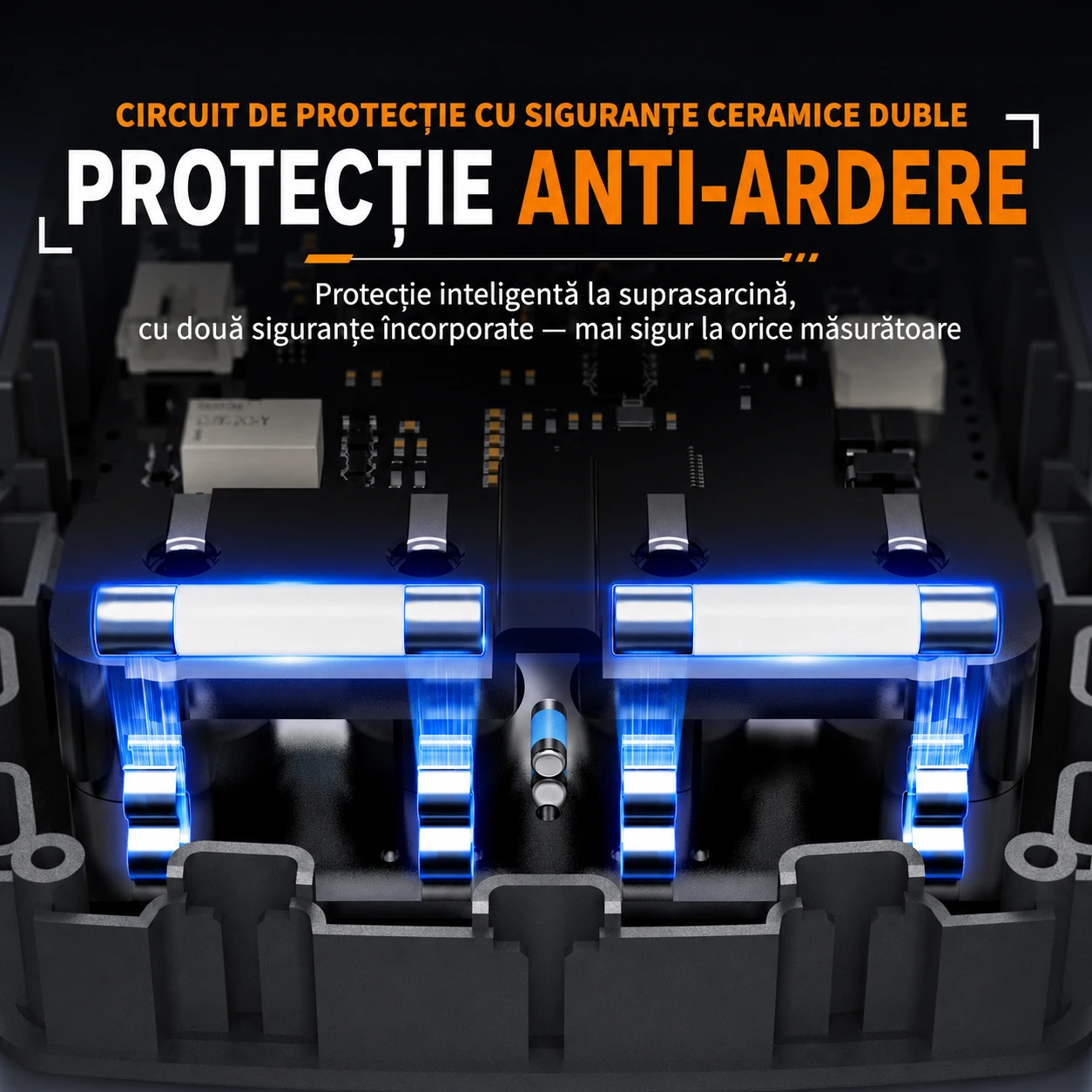

Protecție anti-ardere — circuit cu siguranțe ceramice duble

Cum lucrează

Pornești și alegi funcția: osciloscop, multimetru sau generator. Pentru osciloscop, conectezi sondele la CH1 și CH2 și apeși AUTO — aparatul potrivește singur scara și îți arată forma de undă, fără reglaje complicate. Comuți în multimetru pentru o măsurătoare rapidă, sau în generator ca să scoți un semnal de test. Totul pe ecranul color de 2,8", alimentat de bateria internă.

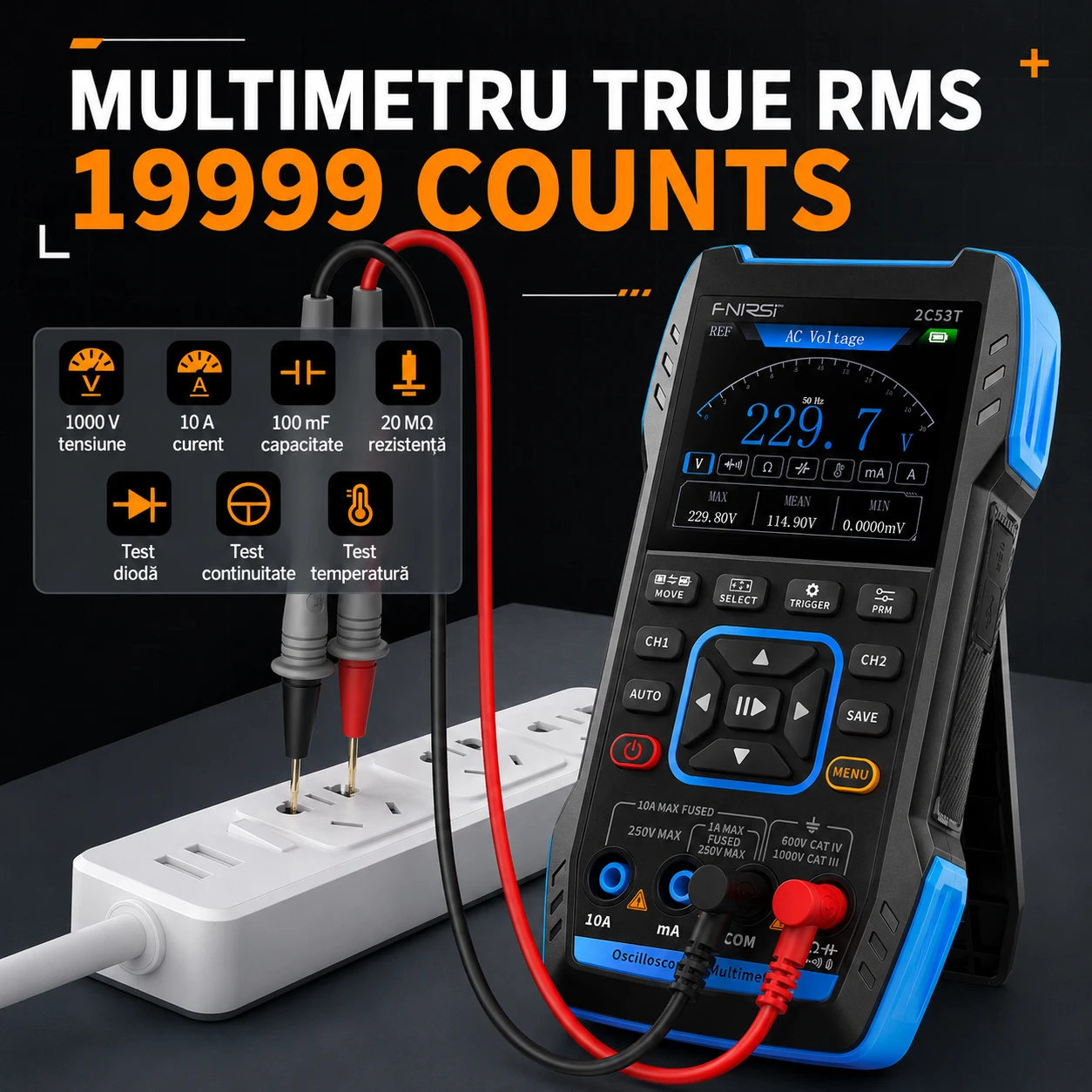

Multimetru True RMS 19999 counts — tensiune, curent, capacitate, rezistență, diodă, continuitate, temperatură

Caracteristici principale

Osciloscop 2 canale, 50 MHzEșantionare 250 MS/s, arhitectură FPGA + ADC + ARM, ±400 V.
Multimetru True RMS, 19999 counts4,5 digiți: tensiune, curent, rezistență, capacitate, diodă, continuitate, temperatură.
Generator de semnal DDS13 forme de undă, 0,1 Hz – 50 kHz, amplitudine și factor de umplere reglabile.
Analiză completă a undelorMod X-Y, cursori, persistență infinită, matematică + FFT, salvare capturi.
Protecție anti-ardereDomeniu automat și două siguranțe ceramice pentru măsurători sigure.
Portabil, baterie 3000 mAhEcran color 2,8", ~6 h autonomie, încărcare USB-C, 300 g.

Specificații tehnice

ParametruValoare
ModelFNIRSI 2C53T (Plus)
Osciloscop — canale2 canale independente
Bandă analogică50 MHz pe fiecare canal
Rată de eșantionare250 MS/s
Bază de timp10 ns – 20 s
Sensibilitate verticală10 mV/div – 10 V/div
Tensiune maximă măsurată±400 V
MultimetruTrue RMS, 4,5 digiți, 19999 counts
Domenii multimetrutensiune DC 1000 V / AC 750 V, curent 10 A, rezistență 20 MΩ, capacitate 100 mF, temperatură −55…1300 °C, diodă, continuitate
Categorie de siguranțăCAT III 1000 V / CAT IV 600 V
Generator de semnalDDS, 13 forme, 0,1 Hz – 50 kHz, amplitudine 0,1 – 3,0 V, factor de umplere 0 – 100%
Ecran2,8" color, 320 × 240
Baterie3000 mAh Li, ~6 h, încărcare USB-C (5 V/1 A)
Dimensiuni / greutate167 × 89 × 35 mm / ≈300 g
Limbă meniuengleză și chineză

Unde îl vei folosi

Depanare electronică
Auto & electrică
Laborator & educație
Reparații plăci
Hobby & DIY
Service pe teren

Plus față de Std — și față de alternative

2C53T Plus2C53T Std.3 aparate separate
Osciloscop + multimetru + generatorDA — într-unulDA — într-unul3 carcase, 3 baterii
Sonde de osciloscop incluse2 — una pe canal1după caz
Portabil, cu baterieDADAde regulă NU
Folosește ambele canale simultanDA — 2 sondemai cumperi o sondăDA

Pentru cine este (și pentru cine nu)

Este pentru electroniști, service-uri de placă, tehnicieni auto, laboratoare, școli și pasionați care vor osciloscop, multimetru și generator la un loc, portabil. Nu este un osciloscop de laborator de bandă mare — cei 50 MHz și 250 MS/s acoperă perfect electronica generală, audio, MCU și depanarea, dar pentru semnale RF de sute de MHz ai nevoie de un aparat de banc dedicat.

Întrebări frecvente

Ce diferență e între versiunea Plus și Std?Versiunea Plus include 2 sonde de osciloscop (una pentru fiecare canal), ca să folosești ambele canale din prima. Versiunea Std vine cu o singură sondă. În rest, aparatul e identic.
Ce bandă și ce rată de eșantionare are osciloscopul?50 MHz bandă analogică pe fiecare canal și 250 MS/s rată de eșantionare, cu arhitectură FPGA + ADC + ARM.
Multimetrul e True RMS?Da — 4,5 digiți, 19999 counts, True RMS, cu domeniu automat și protecție la suprasarcină prin două siguranțe ceramice.
Ce poate genera generatorul de semnal?13 forme de undă (sinus, dreptunghi, dinte de fierăstrău și altele), cu frecvență 0,1 Hz – 50 kHz, amplitudine și factor de umplere reglabile.
Cât ține bateria și cum se încarcă?Baterie de 3000 mAh, până la circa 6 ore de folosire, încărcare prin USB-C.
Meniul e în română?Nu — interfața aparatului este în engleză (și chineză). Comenzile sunt simple, cu butoane fizice și pictograme.

Conținut pachet

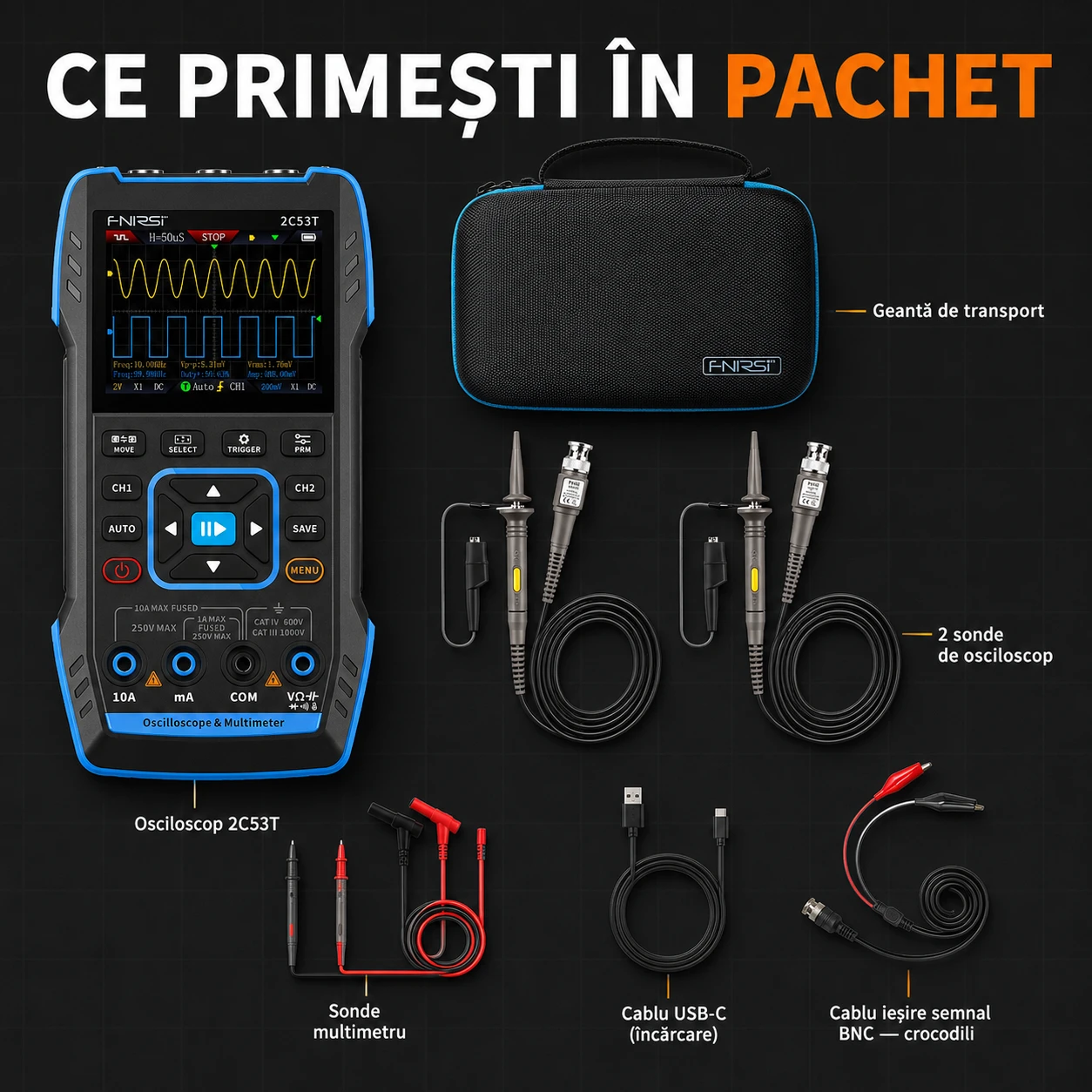

Ce primești în pachet — FNIRSI 2C53T Plus, set complet cu 2 sonde de osciloscop
Osciloscop 2C53T 2 sonde de osciloscop Sonde multimetru Cablu USB-C (încărcare) Cablu ieșire semnal BNC — crocodili Geantă de transport
